SEMEM_Q暖风机
一、Q型蒸汽暖风机概述:
2．钢制散热器采用Φ22×2（mm）无缝钢管绕16×0.5（mm）螺旋翅片后，承压高、耐腐蚀性及传热效果好；
3．Q型暖风机结构简单、体积小、质量轻、安装方便、耗电量低；
4．Q型蒸汽暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等；
5．Q型暖风机型号表示举例说明：
型号：4Q
4—轴流通风机机号；
Q—以蒸汽为热媒的暖风机；

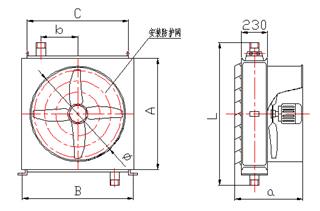

二、Q型暖风机结构及安装尺寸:
|
型号规格 |
4Q |
5Q |
7Q |
>8Q |
|
|
散热器 |
11.07 |
20.03 |
34.43 |
49.88 |
|
|
配用通风机型号 |
SF3G-4 |
SF4G-4 |
SF5G-4 |
SF6G-6 |
|
|
配用电功率 |
0.25 |
0.55 |
0.75 |
1.1 |
|
|
主要外形 |
A |
500 |
670 |
840 |
1000 |
|
B |
500 |
670 |
840 |
1010 |
|
|
C |
450 |
620 |
790 |
960 |
|
|
L |
656 |
826 |
996 |
1156 |
|
|
a |
640 |
640 |
660 |
800 |
|
|
b |
145 |
230 |
315 |
400 |
|
|
Φ |
390 |
490 |
600 |
700 |
|
|
G″ |
1¼″ |
1¼″ |
1½″ |
2″ |
|
|
重量（Kg） |
68 |
109 |
187 |
255 |
|
注：散热排管为三排，叉排排列
Q型暖风机百叶窗开度可以调整，以得到适合的气流。
三、Q型暖风机技术参数
|
型号规格 |
4Q |
5Q |
7Q |
8Q |
|
|
标准风量 |
2060 |
4150 |
7170 |
10100 |
|
|
平均风速度 |
2.85 |
3.0 |
3.24 |
3.1 |
|
|
散热量 |
0.1 |
20900 |
35100 |
53600 |
92500 |
|
0.2 |
23450 |
38200 |
60500 |
104000 |
|
|
0.3 |
25600 |
41700 |
65500 |
113000 |
|
|
0.4 |
27400 |
44200 |
75700 |
120000 |
|
|
正常工作噪音 |
65 |
70 |
74 |
70 |
|
Q型暖风机在不同蒸汽压力（MPa）下，当进风温度为
