FCS100数显流量开关

SEMEM_FCS100数显流量开关

  编辑 Semem   浏览 更新 2018-12-21

产品描述:数字显示,适用于不同介质流量监控,不会因为腐蚀、断裂、挡板变形等原因造成失灵的FCS100数显式流量开关,有长时间的使用寿命.数显热式流量传感器在工业电炉,焊接设备,激光设备,微波 ...

产品介绍

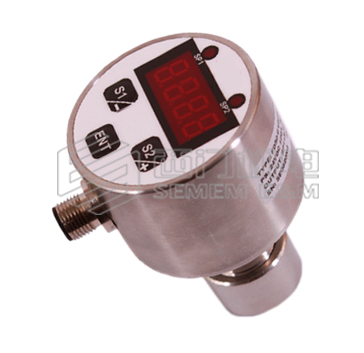

FCS100数显流量开关



一、FCS100数显流量开关 工作原理:

        数显流量开关热传温差的原理是利用热的传播扩散特性,将高温区域向低温区域传递热量。应用在流量检测方面,表现区域温差的值对应流量的大小。

        热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。





 二、FCS100数显流量开关 特点:

    1.没有活动部件,因此与机械式流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵;

    2.适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;

    3.插入式安装方式,满足多种管径安装要求;

    4.流量检测范围宽,精度高,可满足客户对流体不同流速的控制要求;

    5.数字显示介质流动的状态;

    6.按键设置参数,操作简便;

    7.长时间的使用寿命与免维护设计相结合,让您的设备彰显巨大的竞争优势。

    8.诸多的产品优势已经在工业电炉,焊接设备,激光设备,微波设备,玻璃机械,润滑机械,印刷机械,机床,以及大型变压器等领域得到充分发挥。





三、FCS100数显流量开关 技术参数:

基本参数

介质

Liquids, gases

 监控功能

报警指示

LED(red)

信号输出

Relay,PNP,Analog 4…20mA

负       载

Relay<1A; PNP<150mA;Analog <500Ω

温度

范围

介质

-20 °C...+80 °C

环境

-20 °C...+80 °C

电气参数

工作电压

DC 24 V (18...32 V)

空载电流

<80 mA

状态指示

4-digit,7-segment LED indicator

防护等级

IP67 (when plugged in)

接插件

M12 plug-in connection, 5-pole



流量监控

 调整范围

1…150 cm/s

3…300 cm/s

200…2000 cm/s

重复精度

±2 %

初始化时间

approx.18s

机械参数

耐压

 100 bar

材质

外壳

 stainless steel

探头

 stainless steel

重量

 approx.0.4kg

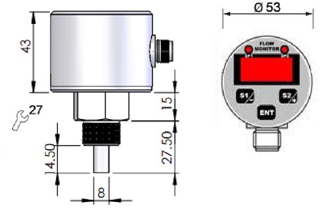

四、FCS100数显流量开关 外形尺寸:



     FCS100数显流量开关





五、FCS100数显流量开关 安装:

  监控器的探头必需充分与被测介质相接触。(图.1)





                                                    图.1

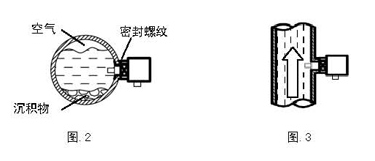

当水平管路时,尽可能考虑侧面安装。 (图.2) ·当安装在水平管道的上端时,应保证介质是满管,以防探头只接触到空气而未接触到介质。·当安装在水平管道的下端时,应保证管道底部没有沉淀物,以免探头被沉淀物覆盖而无法与探头充分接触。当垂直安装时,应装在由下至上流动的管段上。(图.3).



    FCS100数显流量开关



   在与弯管和交汇处安装时,应考虑前后的安装距离(图.4),前面为 5倍管径距离,后面面为 3倍管径距离。



       FCS100数显流量开关

                           图.4

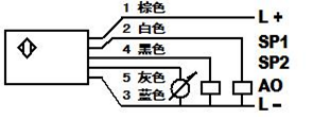

六、FCS100数显流量开关接线图:



    FCS100数显流量开关

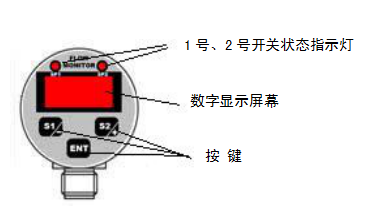

七、FCS100数显流量开关 面板及按键说明:



  FCS100数显流量开关



按键

功能介绍

FCS100数显流量开关

工作状态下,查看SP1动作设定值;在菜单模式下,向下切换菜单项;

在参数修改模式下,循环左移被修改位。

FCS100数显流量开关

工作状态下,查看SP2动作设定值;在菜单模式下,向上切换菜单项;

在参数修改模式下,修改闪烁位的数值。

FCS100数显流量开关

工作状态下,按住约3秒钟进入参数设置菜单;在菜单模式下,查看、

修改当前菜单项查参数值。

按键组合

功能介绍



  FCS100数显流量开关 +  FCS100数显流量开关



下限设定按键组合,为系统提供流量监控范围的下限值。设置过程:当

有介质以稳定的下限流速流过传感器时,同时按住此按键组合,保持约

3秒钟后完成下限值的设置,同时显示"CA-O"。



  FCS100数显流量开关 +  FCS100数显流量开关



上限设定按键组合,为系统提供流量监控范围的上限值。设置过程:当

有介质以稳定的上限流速流过传感器时,同时按住此按键组合,保持约

3秒钟后完成上限值的设置,同时显示"CA-F"。





八、FCS 数显流量开关 菜单介绍:



菜单名称

功能介绍

参数选择范围

SP1

1号开关动作值

2%…100%FS

hS1

1号开关复位值

0%…98%FS

oUt1

1号开关输出类型

nO/nC

SP2

2号开关动作值

2%…100%FS

hS2

2号开关复位值

0%…98%FS

oUt2

2号开关输出类型

nO/nC

FAC

显示数值系数

0.1…99.9

CAL

校正参数

0…9999

END

退出菜单

-





九、FCS100数显流量开关 型号:



FCS

100

-

G12

E

D

P

P

N

Q



FCS

100

-















数显型流量监控器







G12













接口螺纹 G1/2







G14













接口螺纹 G1/4









E











外螺纹











D









直流24V±20%供













N







无SP1输出













P







SP1-PNP输出













Y







SP1-常开+常闭输出















N





无SP2输出















P





SP2-PNP输出

              Y

SP2-常开+常闭输出

















N



无模拟量输出

















S



模拟量输出



















Q

接插件式



















C

直接附线式



FCS100型号举例:

型 号 举 例 产 品 描 述
FCS100-G12EDYYNQ

接口螺纹 G1/2,外螺纹,直流24V,

SP1-常开+常闭输出,SP2-常开+常闭输出,

无模拟量输出,接插件式





销售咨询 详细...
