方案说明

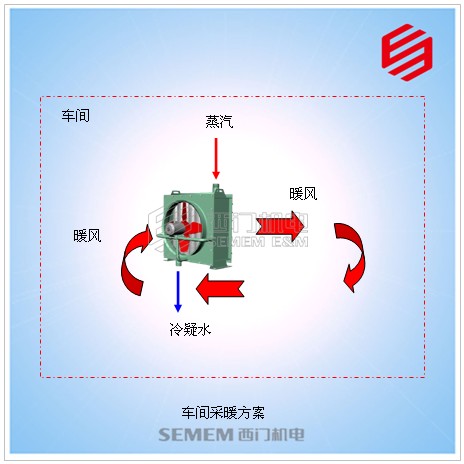

     随着工业水平的不断发展，冬天为了使高大厂房内的温度既满足生产要求，又能降低能耗、减少成本。通常使用蒸汽暖风机或热水暖风机进行采暖，这是既经济又环保的方案。现以我司为山东成武泰轮橡胶厂设计的蒸汽车间供暖方案供大家参考。





方案参考:

  1. 现场条件

     厂      房： 长120米、宽30米、高4米；

                      10米/跨、共3跨;

     热      媒： 0.1MPa饱和蒸汽，

     环境温度： 冬季室外零下15℃，



  2.  解决问题

    利用蒸汽采暖，保持车间内温度15-20℃；



  3. 方案设计

　根据我们多年的设计、制造经验，参考《工业建筑体积热指标》进行计算:



建 筑 名 称	V103m3	q1	q2
机加工类车间	5——10	0.64——0.52	0.47——0.20
	10——15	0.52——0.47	0.29——0.17
	50——100	0.47——0.44	0.17——0.14
	100——200	0.44——0.41	0.14——0.09
木 工 车间	＜5	0.7——0.64	0.7——0.58
	5——10	0.64——0.52	0.58——0.52
	10——50	0.52——0.47	0.52——0.47



a. 计算采暖体积:  V=120*30*4=14400 m³

 b. 计算热负荷   查体积热指标: q1=0.52   q2=0.29

     Q=1.2V×（q1+q2）×（t1-t2）÷1000

         =1.2*14400*（0.52+0.29）（15+15）÷1000=419.9KW

 c. 确定暖风机型号:XQ-40蒸汽暖风机。

 d. 确定暖风机数量

     根据XQ-40蒸汽暖风机的散热量是24.3KW

     n=419.9/24.3/0.7=24.6台    取整数24台（注：0.7为蒸汽散热有效系数）
