采暖热水加热方案

SEMEM_采暖热水加热方案

更新 2021-10-08   阅读   点赞

方案描述:在热水采暖系统中,采用HQS不锈钢汽水混合器,利用蒸汽与水直接混合,循环加热,噪音,无振动,热效率99%,采暖热水温度70℃-95℃。

方案介绍

SEMEM_采暖热水加热方案
(HQS型汽水混合加热器应用)

  采暖水方案,采暖水加热方案,蒸汽加热水采暖方案



一、现场环境:

      厂房:8000平方米        蒸汽:0.3MPa(饱和)



二、解决问题:

   1. 选型汽水混合加热器的流量;

   2. 汽水混合器使用无噪音、无震动;

   3. 了解大概每小的的蒸汽耗量、需配的蒸汽管径。





三、选型方案:

    根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行设计计算:

通常热水采暖(例:2000m2,70-95℃)
建筑面积 2000.00 m2
采暖热量 340000.00 KCaL/h *85x2
采暖温度 95.00
回水温度 70.00
热水流量 13600.00 Kg/h △t=25℃
  13.60 T/h

通常蒸汽采暖(例:2000m2,0.3MPa饱和蒸汽)
建筑面积 2000.00 m2
通常采暖热量 170000.00 KCaL/h *85
  197.67 KW /860
车间采暖热量 340000.00 KCaL/h *2
  395.35 KW /860

蒸汽压力P 3.00 Kg/cm2 表压
  400.00 KPa 绝压
蒸汽温度t 143.62 (饱和蒸汽)
蒸汽热焓i 2738.50 KJ/Kg 查表
  654.52 KCal/Kg
蒸汽比重v 0.46242 m3/Kg 查表
蒸汽流量Q 519.47 Kg/h
  240.21 m3/h
  0.06673 m3/s
蒸汽流速V 25.00 m/s 经济流速
汽截面积S 0.00267 m2
汽半径r 29.15 mm
汽直径D 58.31 mm



经过计算确定选型我司汽水混合加热器HQS-125-14R,每小时的蒸汽耗量约0.5T,

建议选配DN65的蒸汽管径。

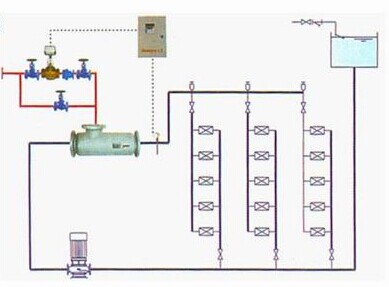

四、完整方案系统:

      采暖热水加热方案
