小提示:ZPG型反冲洗自动排污过滤器,包括ZPG-I型直通式反冲洗自动排污过滤器、ZPG-L型角通式反冲洗自动排污过滤器。又称通用自动排污过滤器。



ZPG型 反冲洗自动排污过滤器
(通用自动排污过滤器)



一、ZPG型反冲洗自动排污过滤器 概述
ZPG型反冲洗自动排污过滤器是一个能使用低质水进行过滤的过滤器,同时也可用于其他需要过滤的工艺过程,它具有自动反冲洗快速排除杂质功能,一般安装在换热器或执行机构的前面,不定期冲洗排除杂质。

二、ZPG型反冲洗自动排污过滤器 产品特点
  ◆ 既能保持高的流量,又具有低的压力降
  ◆ 不需要任何支撑结构,节省空间。
  ◆ 不需要设置旁路,节约投资费用,避免了在调试和维修过程中的拆卸排污。
  ◆ 安装灵活,可以水平安装也适应于垂直安装。
  ◆ 过滤器在额定流速下阻力为0.5~0.1m水柱
  ◆最大工作压力:1.6MPa
  ◆工作温度范围:0℃~150℃
  ◆过滤精度:100~3500微米

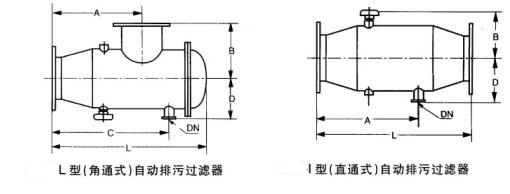

三、ZPG型反冲洗自动排污过滤器 外型尺寸
6

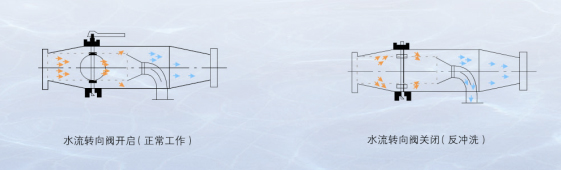

四、ZPG型反冲洗自动排污过滤器 水流示意图
5

五、ZPG型反冲洗自动排污过滤器 型号与规格

ZPG-L(角通式)反冲洗自动排污过滤器                                         单位(mm)


型号

L

A

B

C

D

排污口DN

流量t/h

ZPG—L—40

320

170

80

226

90

15

12

ZPG—L—50

350

185

90

244

100

15

19

ZPG—L—65

380

200

100

270

120

20

28

ZPG—L—80

445

230

120

310

140

25

50

ZPG—L—100

536

265

160

365

180

32

80

ZPG—L—125

624

315

190

440

200

40

125

ZPG—L—150

728

375

220

520

230

50

160

ZPG—L—200

884

500

260

670

280

65

320

ZPG—L—250

1120

625

310

830

330

80

490

ZPG—L—300

1310

750

350

1000

380

100

710

ZPG—L—350

1514

875

410

1180

450

125

970

ZPG—L—400

1730

1000

470

1350

480

150

1260

ZPG—L—450

1896

1125

510

1500

500

150

1600

ZPG—L—500

2080

1250

550

1680

580

150

1970

ZPG—L—600

2490

1500

650

2000

650

200

2850

ZPG—L—700

2680

1600

680

2150

700

200

3880

ZPG—L—800

2880

1750

700

2300

820

200

5080

ZPG—L—900

3150

1850

800

2480

880

200

6410

ZPG—L—1000

3370

2000

900

2675

920

250

9910

ZPG-I(直通式)反冲洗自动排污过滤器                                            单位(mm)


型号

L

A

B

D

排污口DN

流量t/h

ZPG—I—40

245

185

63

90

15

12

ZPG—I—50

255

190

70

100

15

19

ZPG—I—65

270

195

83

120

20

28

ZPG—I—80

320

232

96

140

25

50

ZPG—I—100

350

260

128

180

32

80

ZPG—I—125

438

326

162

200

40

125

ZPG—I—150

525

390

189

230

50

160

ZPG—I—200

700

520

220

280

65

320

ZPG—I—250

875

650

255

330

80

490

ZPG—I—300

1050

780

294

380

100

710

ZPG—I—350

1200

885

331

450

125

970

ZPG—I—400

1400

1040

377

480

150

1260

ZPG—I—450

1550

1145

420

500

150

1600

ZPG—I—500

1700

1250

462

580

150

1970

ZPG—I—600

2000

1460

537

650

200

2850

ZPG—I—700

2280

1720

607

700

200

3880

ZPG—I—800

2500

1900

685

820

200

5080

ZPG—I—900

2800

2180

785

880

200

6410

ZPG—I—1000

3120

2470

860

920

250

9910
